Houtskeletbouw (hsb) is een bouwmethode (houtbouw) met een skelet samengesteld uit veelal vurenhouten balken, dus waarbij, met uitzondering van de fundering, de constructie-elementen (de dragende delen) van houten balken of balkjes zijn. Een houtskelet is vaak aan de buitenzijde niet zichtbaar, wat wel het geval kan zijn bij een vakwerkhuis en bij het paal-en-balk-systeem. Steeds vaker is het houten skelet ook zichtbaar aan de buitenzijde, juist om het natuurlijke of ecologische karakter aan te geven.
Er is sinds een aantal jaren meer aandacht voor houtbouw, omdat hout als circulair product past in een biobased samenleving.
Verder is houtbouw beter bestand tegen aardbevingen.

Houtskeletbouw komt voor in de soorten:
- met een skelet van niet zo dikke houten balken (dit is de meest voorkomende soort houtskeletbouw)
- met een "skelet" van dragende I-liggers (balken, stijlen en sporen zijn samengestelde houten I-liggers terwijl de wand- en vloerpanelen zijn vervaardigd uit bijvoorbeeld verschillende soorten multiplex)
- met een skelet van vooral zeer veel vrij smalle stijlen (balloon-framing, balkjes 40-60 cm van elkaar; voor wanden, vloeren én daken; deze methode komt in Nederland niet veel voor, vaak alleen bij een aanbouw)
- met een skelet van prefab dunne houtachtige langwerpige platen (CLT van 18 mm dik) volgens een soort insteeksysteem (i.p.v. massieve houten balken). Deze minder dure bouwmethode is het concept van WikihouseNL, met gratis ontwerpen en een "digitaal" gezaagd bouwpakket, voor zelfbouw of om te laten monteren.

Meer informatie (pagina houtbouw)
Bouwers (pagina houtbouw)
Documentatie (pagina houtbouw)
Een aantal afbeeldingen

Kenmerkende soorten en tekeningen van opbouw houtskeletbouw (hsb-frame)

Er zijn verschillende methoden voor de opbouw van een HSB-gevel; hieronder een paar voorbeelden waarbij de eerste twee bezien zijn vanuit de een hete zomer en de optredende faseverschuiving.

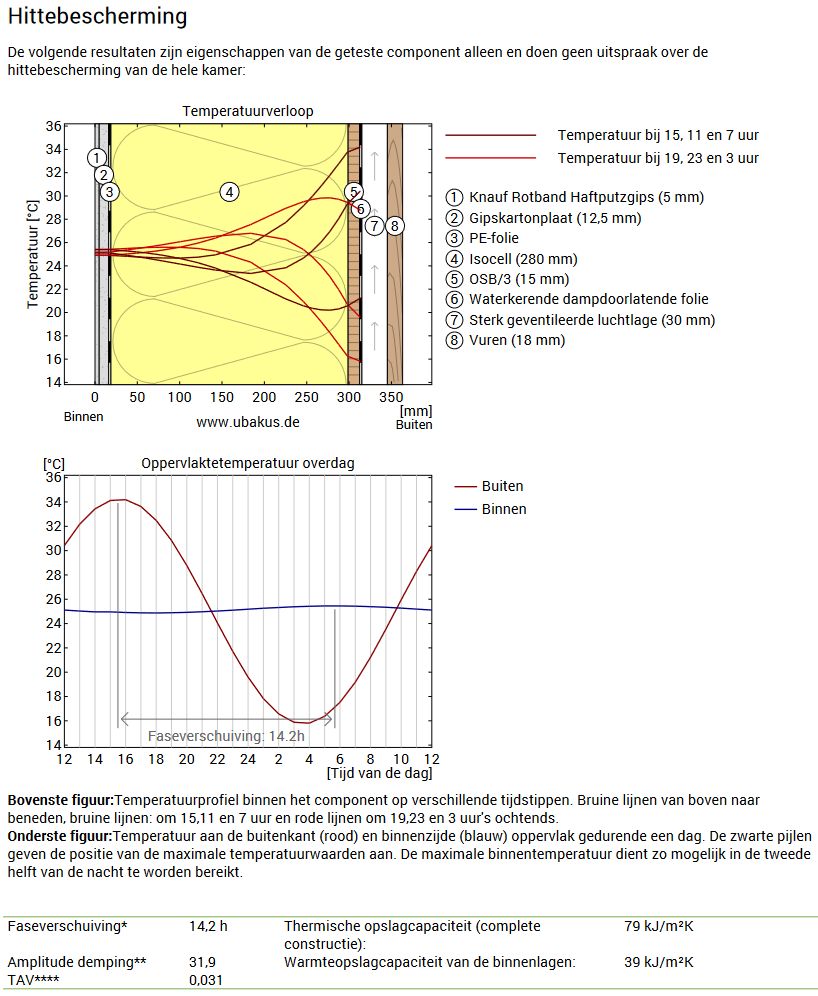

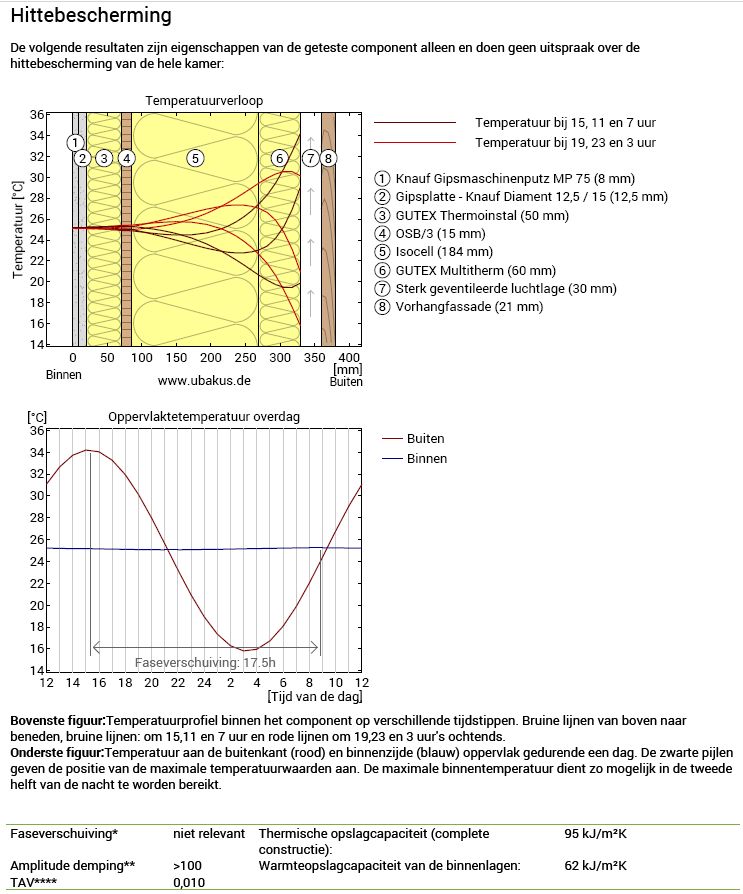

Biobased Isocell (cellulose) isolatie (vergelijk-voorbeeld van NarrativA architecten)  ==> binnentemperatuur blijft ca. 25°C, faseverschuiving niet relevant omdat temperatuur binnenshuis zeer constant is (PDF voor meer info)

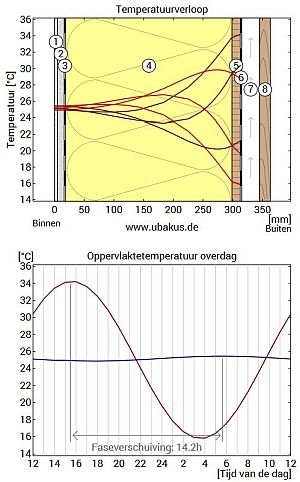

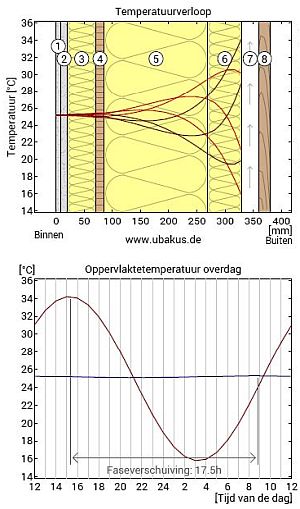

Houtskelet met Isocell (cellulose) isolatie (vergelijk-voorbeeld van NarrativA architecten)  ==> binnentemperatuur blijft ca. 25°C, faseverschuiving is nauwelijks relevant omdat temperatuur binnenshuis vrijwel constant is (PDF voor meer info):

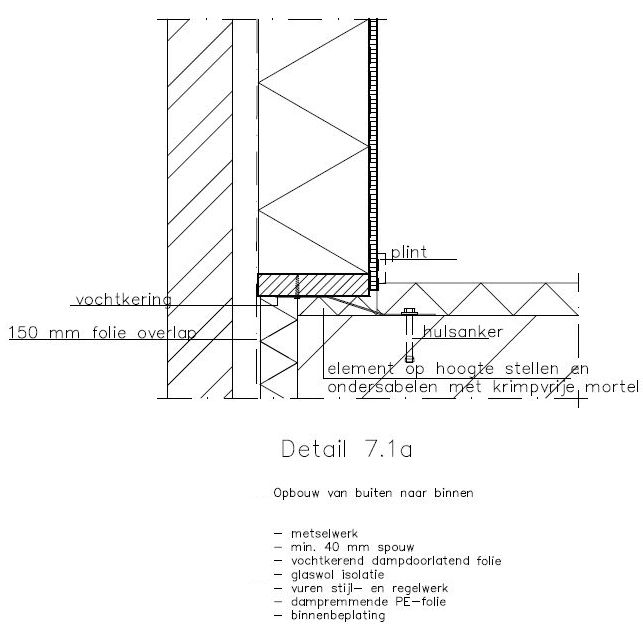

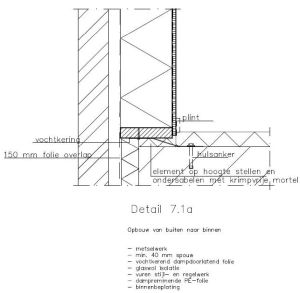

Baksteen aan buitenzijde buitenblad in baksteen; komo detail aansluiting buitenwand aan beganegrondvloer; klik voor groter! (de groot vroomshoop): - baksteen metselwerk (ca. 100 mm) - luchtspouw (min. 40 mm) - waterkerende dampopen folie (ca. 0,2 mm, vochtwerend maar dampdoorlatend) - glaswol of steenwol (100 mm, bijv. Rockwoll Rockfit Premium Silver) - HSB-frame waartussen glaswol of steenwol isolatie is aangebracht (ca. 140 mm) (frame is bijv. geraamte van dragende watervaste multiplex van 15 mm en stijlen/balken van 120 mm met Rockwool Rocksono Base in het geraamte) - dampremmende PE-folie (dampscherm, ca. 0,15 mm) - eventueel leidingenspouw (ca. 40 mm) (waterleidingen isoleren in de spouw om condensvorming tegen te gaan) - binnenbeplating (bijv. multiplex/OSB o.d. ca. 18 mm plus gipsvezelplaat/gipskartonplaat ca. 15 mm; multiplex o.d. om iets aan de muur te kunnen hangen). Bovenstaande opbouw heeft een Rc-waarde van bijna 4,8 m2K/W.

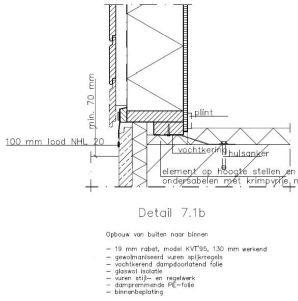

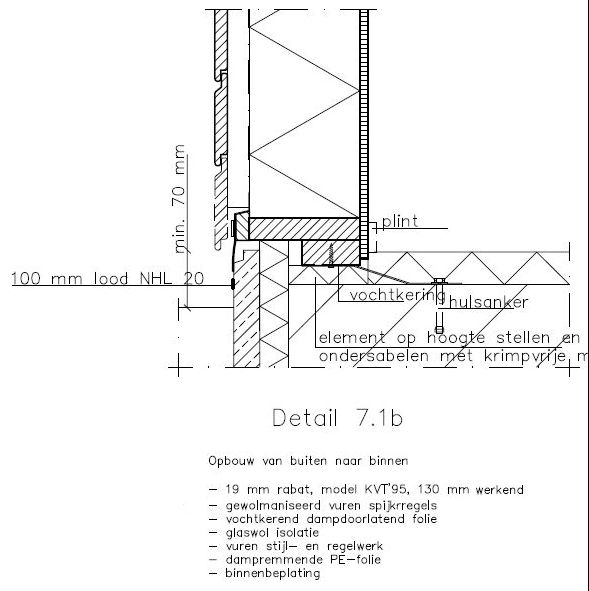

Gepotdekseld hout aan buitenzijde Een buitenblad in hout; komo detail aansluiting buitenwand aan beganegrondvloer; klik voor groter! (de groot vroomshoop): Van buiten naar binnen: - gevelbekleding, bijv. rabat, 130 mm werkend - gewolmaniseerd vuren spijkerregels - waterkerende dampopen folie (ca. 0,2 mm, vochtwerend maar dampdoorlatend) - glaswol of steenwol (100 mm, bijv. Rockwoll Rockfit Premium Silver) - houtskeletbouw-frame van 140, 184, 235 of 285 mm dik stijl- en regelwerk vuren rabat - dampremmende PE-folie (dampscherm, ca. 0,15 mm) - eventueel: geïsoleerde installatiezone van 45 mm - binnenbeplating (bijv. multiplex/OSB o.d. ca. 18 mm plus gipsvezelplaat/gipskartonplaat ca. 15 mm; multiplex o.d. om iets aan de muur te kunnen hangen). Bovenstaande opbouw heeft een Rc-waarde van ruim 4,7 m2 K / W.

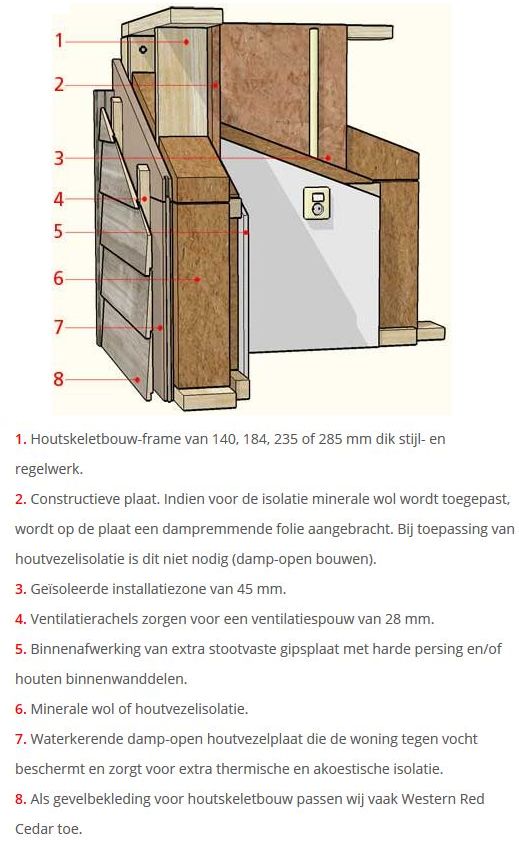

Een voorbeeld van Scanabouw;  klik voor iets groter   Meer of minder van buiten naar binnen: 1. houtskeletbouw-frame van 140, 184, 235 of 285 mm dik stijl- en regelwerk 2. constructieve plaat: indien voor de isolatie minerale wol (glaswol, steenwol) wordt toegepast, wordt op de plaat een dampremmende folie aangebracht; bij toepassing van houtvezelisolatie de dampremmende folie niet nodig (damp-open bouwen) 3. geïsoleerde installatiezone van 45 mm 4. ventilatierachels zorgen voor een ventilatiespouw van 28 mm 5. binnenafwerking van extra stootvaste gipsplaat met harde persing en/of houten binnenwanddelen 6. minerale wol of houtvezelisolatie 7. waterkerende damp-open houtvezelplaat die de woning tegen vocht beschermt en zorgt voor extra thermische en akoestische isolatie 8. als gevelbekleding voor houtskeletbouw passen wij vaak western red cedar toe

Houtskeletbouw en voorbeeld van fundering op staal; klik voor groter! (Sketchite)

Houtskeletbouw met CLT (kruislaaghout); klik voor groter! (Bouwkroniek.be)

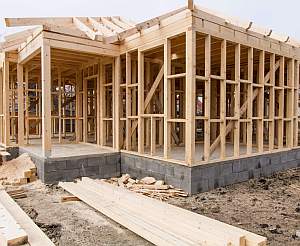

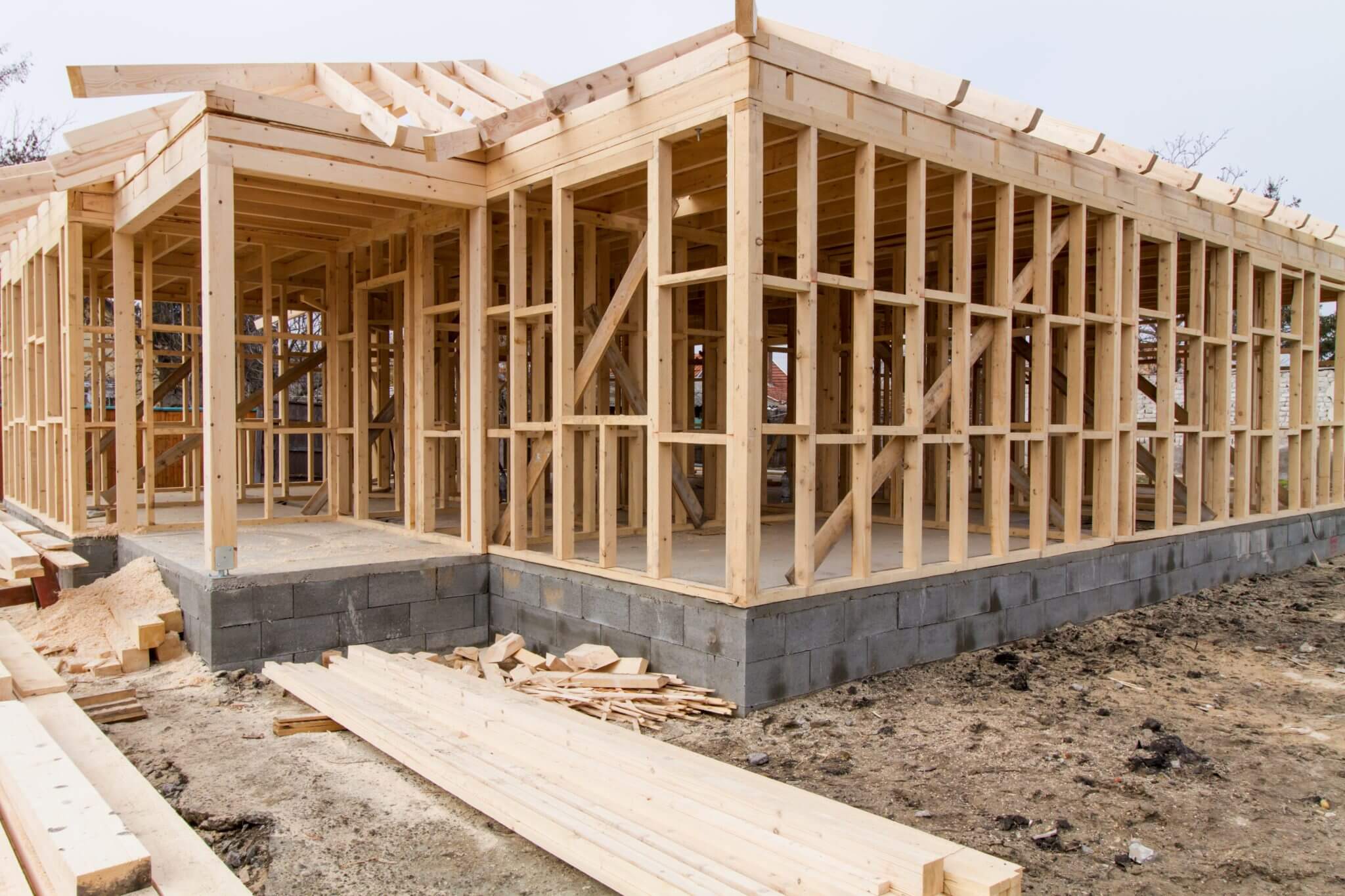

Afbeeldingen klik op de meeste afbeeldingen voor groter! houtskeletbouw met balken, "in vijf stappen van wens naar uitvoering" (forte hsb):

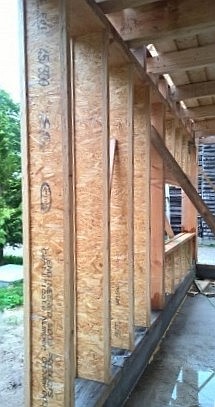

houtskeletbouw met houten i-liggers; finnjoist van metsäwood (skin-architects):

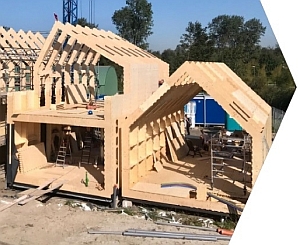

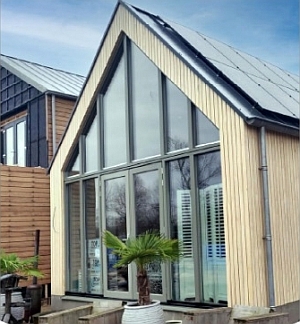

houtskeletbouw; prefab digitaal vervaardigd uit 18 mm clt of multiplex via wikihouse (het bouwen en het resultaat):

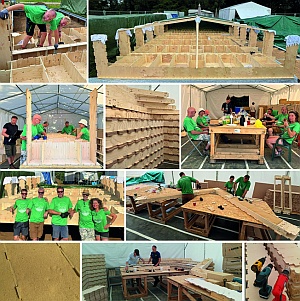

wikihouse in aanbouw door vrijwilligers, doetinchem, aug 2024 (wikihouse):

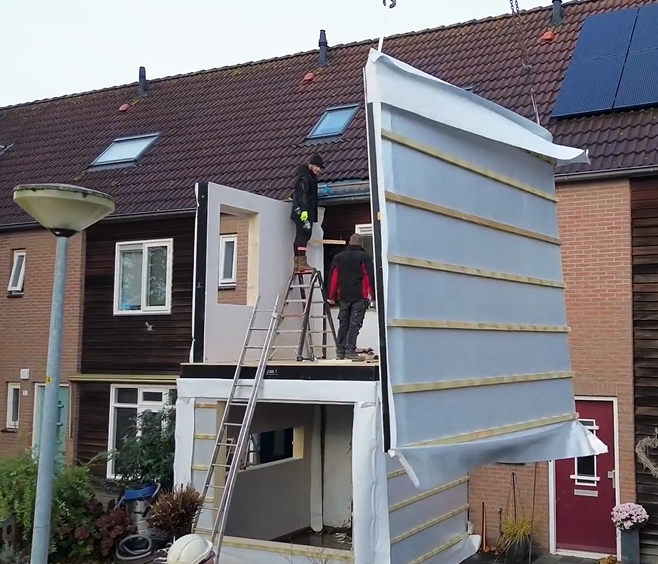

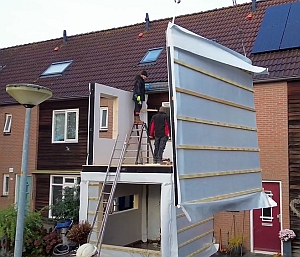

houtskeletbouw aanbouw in clt, in 1 uur geplaatst (prefabmaat):

houtskeletbouw suteki home system dat volgens de leveranciers aardbevingen kan doorstaan; klik op de afbeelding voor het youtube-filmpje (suteki home system):

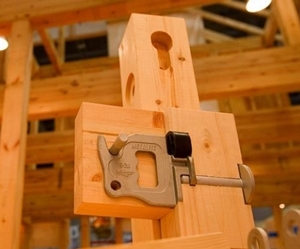

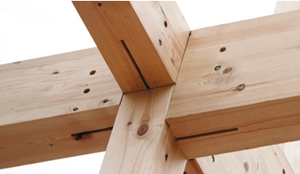

houtskeletbouw suteki home system, de methode (suteki home system):

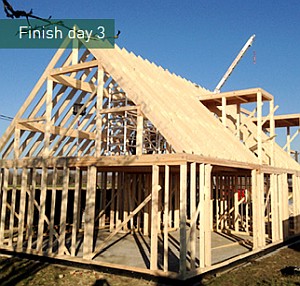

het resultaat van suteki home system, na 3 dagen is het skelet gereed (suteki home system):

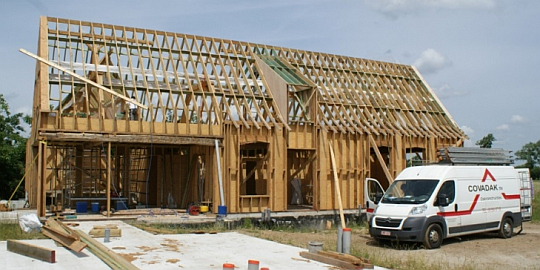

houtskeletbouw (covadak timmerwerken):

Zie ook houtbouw, skeletbouw, bouwmethode, balloon-constructie, paal-en-balk, stokkenwand, betonskelet, cascobouw, jukkenkap, ecologisch bouwen, waterbord, Finnhouse, Heko Spanten.

(Voor een gebouw met een houten frame wordt ook wel eens de term gaiola gebruikt, een Portugese term voor een houten skelet dat opgevuld is met metselwerk.)

Verg. CLT (Cross Laminated Timer, kruislaaghout), Structural Insulated Panels SIP's.

Eng. timber framed house, framing, light frame construction, wood frame construction
