Ook: DPA-schroefpaal.
De DPA-paal of DPA-schroefpaal is een betonnen, in de grond gevormde, grondverdringende, geschroefde paal (schroefpaal) die trillingsarm wordt ingebracht. De DPA-paal kán een verloren punt (paalvoet) hebben (afhankelijk van het systeem) en heeft geen blijvend stalen omhulsel tussen gestort beton en grond.
DPA staat voor Drilling Push Aside: door een verdikking in de schroefbuis wordt de grond verdrongen. "Het grondverdringende gedeelte van de schroefbuis wordt tot in de draagkrachtige grond geschroefd."
Voordelen DPA-paal
- het drukken gebeurt trillingsvrij en geluidsarm (handig in een bewoond gebied of dichtbij een gebouw)
- het is grondverdringend (geen eventueel verontreinigde grond die afgevoerd moet worden)
- de verdikking in de schroefbuis zorgt voor de verdringing van de grond, voor meer draagkracht en bij het omhoog halen komt er minder (eventueel verontreinigde) grond naar boven
- de paallengte is direct aan te passen aan de grondgesteldheid: de paal wordt in principe tot het berekende inschroefniveau ingebracht
- aanpassing in paalspecificaties mogelijk tot vlak voor aanvang werk.
Nadelen DPA-paal
- in de grond gevormde paal moet eigenlijk altijd op draagkracht beproefd worden (een prefab paal heeft min of meer standaard-karakteristieken voor dat paaltype e.d. omdat de paal fabrieksmatig is geproduceerd).
Wapening DPA-paal
Korfwapening is mogelijk, waarbij de spiraalvormige beugelwapening een aanzienlijk stijvere wapeningskorf geeft, derhalve minder vervorming. Eventuele schachtwapening wordt vóór het betonneren op hoogte in de schroefbuis afgehangen.
Methode DPA-paal (Olivier DPA-paal zonder verloren punt, zie tekening onder)
1. Sluiten van de kleppen en positioneren van de machine en de verdringingsboorkop.
2. Rechtsdraaiend indraaien van de buis en de verdringingsboorkop.
3. Wanneer de specifieke paaldiepte is bereikt, wordt de wapeningskorf in de buis geplaatst en wordt het beton in de buis en trechter gepompt.
4. De buis en de boorkop worden linksdraaiend terug opgeschroefd met een constante spoed van minimaal 22 cm en maximaal 25 cm per rotatie. (Niet-Olivier-DPA-palen worden in stilstand of licht rechtsom draaiend uit de specie getrokken.)
5. Uiteindelijk wordt een cilindrische paalschacht verkregen met een zichtbaar spiraalvormig oppervlak.
De DPA-paal is een voorbeeld van paalfundering.
vervaardiging van de dpa-paal; klik voor groter! (olivier): |
schroefkop van de olivier dpa-paal en een voorbeeldstukje dpa-paal; klik voor groter! (olivier):  |

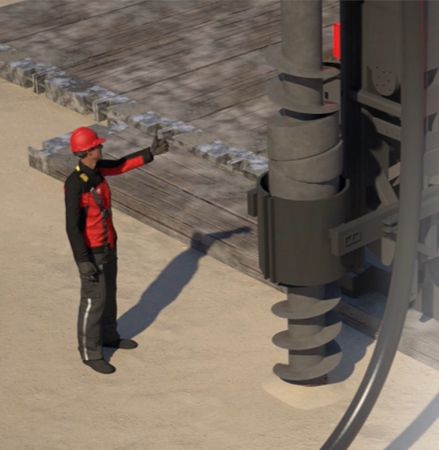

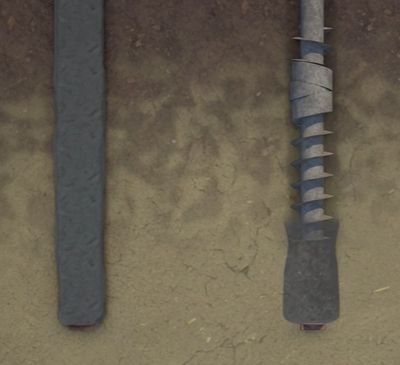

inschroeven van de dpa-paal; ook hier is de verdikking goed te zien die voor meer grondverdringing zorgt en ook in de draagkrachtige grond wordt geschroefd; klik voor groter (vroom funderingstechnieken):  |
